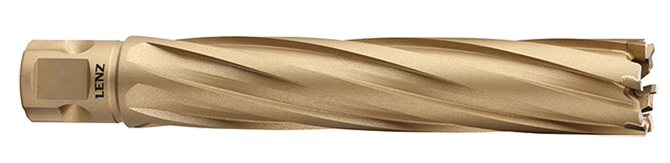

Annular cutters, LZTL

TCT, Weldon 19 + Nitto

Carbide tipped core drills are suitable for all types of steels (including stainless and hardened steels), cast iron and non-ferrous metals.

Annular cutters

Technical data

d1,mm Article L, mm Shank Suitable ejector pins Eject pin size
18 LZTL-018 110 Weldon 19 + Nitto LZEP-7160 7,98×160
19 LZTL-019 110 Weldon 19 + Nitto LZEP-7160 7,98×160
20 LZTL-020 110 Weldon 19 + Nitto LZEP-7160 7,98×160
21 LZTL-021 110 Weldon 19 + Nitto LZEP-7160 7,98×160
22 LZTL-022 110 Weldon 19 + Nitto LZEP-7160 7,98×160
23 LZTL-023 110 Weldon 19 + Nitto LZEP-7160 7,98×160
24 LZTL-024 110 Weldon 19 + Nitto LZEP-7160 7,98×160
25 LZTL-025 110 Weldon 19 + Nitto LZEP-7160 7,98×160
26 LZTL-026 110 Weldon 19 + Nitto LZEP-7160 7,98×160
27 LZTL-027 110 Weldon 19 + Nitto LZEP-7160 7,98×160
28 LZTL-028 110 Weldon 19 + Nitto LZEP-7160 7,98×160
29 LZTL-029 110 Weldon 19 + Nitto LZEP-7160 7,98×160
30 LZTL-030 110 Weldon 19 + Nitto LZEP-7160 7,98×160
31 LZTL-031 110 Weldon 19 + Nitto LZEP-7160 7,98×160
32 LZTL-032 110 Weldon 19 + Nitto LZEP-7160 7,98×160
33 LZTL-033 110 Weldon 19 + Nitto LZEP-7160 7,98×160
34 LZTL-034 110 Weldon 19 + Nitto LZEP-7160 7,98×160
35 LZTL-035 110 Weldon 19 + Nitto LZEP-7160 7,98×160
36 LZTL-036 110 Weldon 19 + Nitto LZEP-7160 7,98×160
37 LZTL-037 110 Weldon 19 + Nitto LZEP-7160 7,98×160
38 LZTL-038 110 Weldon 19 + Nitto LZEP-7160 7,98×160
39 LZTL-039 110 Weldon 19 + Nitto LZEP-7160 7,98×160
40 LZTL-040 110 Weldon 19 + Nitto LZEP-7160 7,98×160
41 LZTL-041 110 Weldon 19 + Nitto LZEP-7160 7,98×160
42 LZTL-042 110 Weldon 19 + Nitto LZEP-7160 7,98×160
43 LZTL-043 110 Weldon 19 + Nitto LZEP-7160 7,98×160
44 LZTL-044 110 Weldon 19 + Nitto LZEP-7160 7,98×160
45 LZTL-045 110 Weldon 19 + Nitto LZEP-7160 7,98×160
46 LZTL-046 110 Weldon 19 + Nitto LZEP-7160 7,98×160
47 LZTL-047 110 Weldon 19 + Nitto LZEP-7160 7,98×160
48 LZTL-048 110 Weldon 19 + Nitto LZEP-7160 7,98×160
49 LZTL-049 110 Weldon 19 + Nitto LZEP-7160 7,98×160
50 LZTL-050 110 Weldon 19 + Nitto LZEP-7160 7,98×160
51 LZTL-051 110 Weldon 19 + Nitto LZEP-7160 7,98×160
52 LZTL-052 110 Weldon 19 + Nitto LZEP-7160 7,98×160
53 LZTL-053 110 Weldon 19 + Nitto LZEP-7160 7,98×160
54 LZTL-054 110 Weldon 19 + Nitto LZEP-7160 7,98×160
55 LZTL-055 110 Weldon 19 + Nitto LZEP-7160 7,98×160
56 LZTL-056 110 Weldon 19 + Nitto LZEP-7160 7,98×160
57 LZTL-057 110 Weldon 19 + Nitto LZEP-7160 7,98×160
58 LZTL-058 110 Weldon 19 + Nitto LZEP-7160 7,98×160
59 LZTL-059 110 Weldon 19 + Nitto LZEP-7160 7,98×160
60 LZTL-060 110 Weldon 19 + Nitto LZEP-7160 7,98×160

Application ejector pins 2-piece

Why using 2-part ejector pins? Usually, standard morse taper holders have a cutting depth capacity of 50 mm. If no extra-long holders are used, you need for drill depths above 50 mm 2-part ejector pins.

Insert piece 1 into the annular cutter shank. Push piece 2 onto part 1. Drill as deep as 50 mm cutting depth. Then remove piece 2 and continue drilling.
